Отличие стабилизаторов Volter от других / Стабилизаторы напряжения

15 преимуществ стабилизаторов Volter.

1.Срок службы не менее 15 лет.
Это доказано временем т.к. стабилизаторы напряжения Volter (СНПТО) производятся с 1994 г. В связи с появлением на рынке подделок в 2006 году была зарегистрирована торговая марка «Volter».

2.Бесшумные.
Применяемый в стабилизаторах Volter трансформатор стержневой или Ш-образной конструкции позволяет обеспечить минимальные показатели по шуму, т.к. катушки трансформатора намотаны симметрично, а магнитопровод собран из пластин прошедших термообработку. В отличии от тороидальных, такие трансформаторы применяются в силовой технике высокого класса.
Собранный трансформатор пропитывается теплопроводящим лаком в вакуумной установке. Термошкафы с микропроцессорным управлением обеспечивают оптимальный режим сушки изделий.

3.Улучшенный теплоотвод без применения вентилятора.
В стабилизаторе Volter для охлаждения трансформатора и силовых элементов не используются вентиляторы, т.к. это дополнительный ненадежный механический узел, который в большинстве случаев служит «пылесосом», затягивая вовнутрь стабилизатора пыль, шерсть животных, строительный мусор, что еще более ухудшает отвод тепла.
Конструкция стабилизаторов Volter ™ содержит развитую, оптимизированную систему вентиляционных отверстий, которая позволяет создать достаточные потоки воздуха для охлаждения аппарата, при предельных рабочих температурах и в любом положении (вертикально, горизонтально). В качестве основного теплоотвода используются алюминиевый радиатор и несущее шасси, обладающие значительной площадью от 0,3 до 1,7 м².
Безвентиляторные конструкции корпусов применяются ведущими производителями силовой электроники, в изделиях самого высокого уровня.

4.Повышенная помехоустойчивость стабилизаторов напряжения.
Обеспечивается точной синхронизацией переключения ступеней на программном уровне, защитой от помех цепей питания контроллера, применением специальных мер для повышения устойчивости коммутирующих элементов к высоким скоростям изменения напряжения и тока.

5.Высокое быстродействие.
Применение современных микроконтроллеров Atmel позволяет точно измерять действующее значение напряжения (а не среднее), что исключает влияние качества питающей сети (импульсные помехи и гармоники) на работу контроллера. При этом решения по управлению стабилизатором принимаются с максимально возможным быстродействием для систем с тиристорным регулированием, а именно за один период синусоиды, равный 20мс.
Малое время реакции обеспечивает надежную защиту электрооборудования при колебаниях напряжения в сети.
Для сравнения, у сервоприводных стабилизаторов это время может составить несколько секунд.

6.Возможность эксплуатации при отрицательных температурах и повышенной влажности.
Все электронные компоненты, применяемые в стабилизаторах Volter™ , имеют категорию Industrial (для промышленного применения) или Military (для военного применения). Для защитного покрытия печатных плат используется полиуретановый лак. Металлические детали корпуса окрашены полимерной краской, которая не боится внешних воздействий, включая тропический климат. Неокрашенные детали проходят гальваническую обработку.
Все перечисленные факторы позволяют эксплуатировать изделия в помещениях с повышенной влажностью и при отрицательных температурах, что подтверждено протоколами испытаний.

7.Повышенная пожаробезопасность.
В сервоприводном стабилизаторе напряжения при работе стираются угольные щетки, ослабляется контакт. При этом происходит искрение и, как следствие, может возникнуть возгорание. В стабилизаторах Volter отсутствуют механические трущиеся детали и не используются компоненты, поддерживающие горение.
Применение в стабилизаторах Volter полупроводниковых коммутирующих элементов (тиристоров) исключает возникновение дуги при коммутации отводов автотрансформатора. В конструкции этих стабилизаторов применяются предохранительные элементы для защиты трансформатора от сверхтоков. В сочетании с улучшенным теплоотводом и температурной защитой возможность пожара полностью исключена.

8.Не требуют сервисного обслуживания.
В стабилизаторе Volter нет трущихся механических узлов (вентиляторов, сервомоторов, угольных щеток), которые требуют периодической профилактики или замены.

9.Максимальное количество защит.
Стабилизаторы напряжения Volter™ оснащены необходимыми защитами от неблагоприятных воздействий питающей сети и внутренних неисправностей:
- защита от высокого входного напряжения;
- защита от высокого выходного напряжения;
- защита от короткого замыкания и длительного перегруза по мощности;
- защита от пробоя коммутирующего элемента;
- тепловая защита;
- задержка по времени включения при кратковременном пропадании питающей сети (защита импульсных блоков питания).

10.Удобное подключение.
Конструкция стабилизаторов Volter™ предусматривает простейший набор операций при установке и подключении. Для этого в аппарате имеется легкодоступная клеммная колодка и петли для подвеса. Конструктивно стабилизатор выполнен в виде плоского корпуса занимающего минимальный размер в глубину. Устанавливать стабилизатор можно в любое положение (вертикально, горизонтально, на бок, «вверх ногами»,).
Следует отметить, что некоторые производители аналогичной продукции не предусматривают даже ручек для переноски.

11.Не искажают синусоиду.
Конструкция стабилизаторов переменного напряжения Volter™ не содержит элементов способных искажать входной сигнал. Переключение ступеней регулирования происходит в нуле синусоиды напряжения, поэтому изменение происходит только по величине, а не по форме.

12.Стойкость к механическим воздействиям.

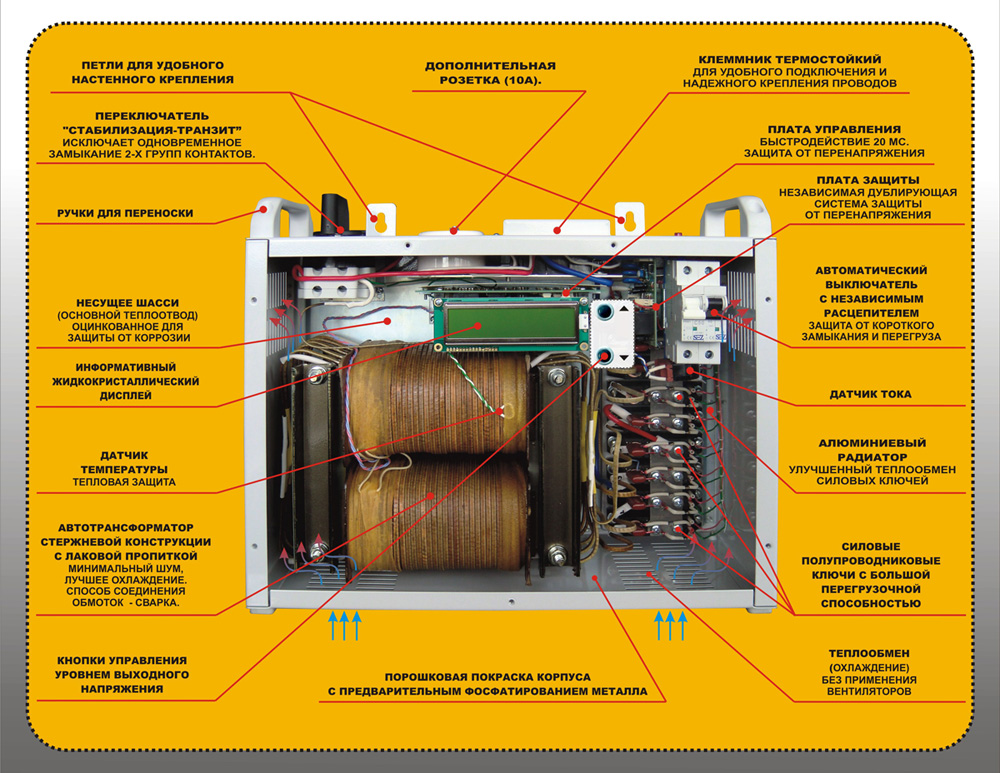

Конструктивно стабилизатор Volter™ выполнен в виде несущего шасси из стали толщиной 2мм с ребром жесткости. Трансформатор крепится к шасси непосредственно за магнитопровод в четырех точках шпильками диаметром 8-10мм. К шасси крепится корпус из легких декоративных панелей. Все соединения типа винт-гайка, никаких саморезов не применяется. Все это позволяет обеспечить высокую механическую стабильность и устойчивость к вибрациям. У других производителей трансформаторы, выполненные на разрезном ленточном сердечнике, крепятся консольно, что может привести к их отрыву при транспортировке и вибрациях. Тороидальные трансформаторы мощностью более 3 кВт вообще не проходят тесты на виброустойчивость и не применяются в военной и промышленной технике, т.к. они крепятся к корпусу непосредственно за обмотку, что приводит в ряде случаев к межвитковому замыканию.

13.Большая перегрузочная способность.
Перегрузочная способность стабилизатора напряжения определяется, прежде всего, применяемыми коммутирующими элементами и тепловой устойчивостью трансформатора.
В стабилизаторах Volter™ применяются полупроводниковые модули фирмы Semikron или производства Запорожского завода ООО «Элемент-Преобразователь», сделанные по техническому заданию ЧНПП «Электромир». А именно, кристаллы, входящие в состав тиристорных модулей подобраны в пары по значениям отпирающих токов управления, токов включения, токов удержания и прямому падению напряжения с отклонением не более 10%. Этим обеспечивается симметричный режим работы трансформатора. Кроме того, конструкция модулей производства ООО «Элемент-Преобразователь» и «Semikron»имеет еще одно преимущество. Катодные выводы элементов выполнены в виде шины.
Большинство современных модулей других производителей имеют катодный вывод в виде совокупности тонких алюминиевых проволок . При воздействии ударных токов отдельные проводники перегорают, что приводит, в конечном счете, к полному нарушению контакта.
Трансформаторы стабилизаторов «Volter»™ намотаны медной шиной в высокотемпературной стеклянной изоляции. Трансформатор стержневой конструкции самый выгодный (надежный) по условиям охлаждения катушек и магнитопровода. Перечисленные обстоятельства позволяют стабилизаторам наряжения «Volter»™ выдерживать трехкратную перегрузку по мощности в течение короткого времени (несколько полупериодов) и 20-30% перегрузку в течение длительного времени.

14.Повышенная надежность. Оптимальное соотношение надежность/цена.
Изготовление всех составных частей стабилизаторов Volter (трансформаторов, корпусных деталей, плат управления и защиты), покраска, гальваническая обработка, окончательная сборка и контроль качества производятся в цехах предприятия «Электромир» общей площадью более 10000 кв.м.
В составе плат управления и защиты используются сертифицированные элементы ведущих мировых производителей: Atmel, Toshiba, VISHAY, EPCOS, FAIRCHILD и других. Использование паяльного оборудования фирмы PACE(США) исключает перегрев радиодеталей при пайке.
При производстве других стабилизаторов тороидальные трансформаторы мощностью более 300 Вт по техническим причинам наматывают вручную. А катушки трансформаторов Volter изготовлены на новейших автоматических станках. При этом используется провод, произведенный на дочернем предприятии ООО «Техника».
В качестве силовых ключей применяются модули фирмы «Semikron» (Германия) или производства завода «Элемент-Преобразователь», выполненные по спецзаказу.
Производство стабилизаторов напряжения Volter прошло сертификацию на «Систему управления качеством» ISO 9001-2001. Сертификат, выданный Государственным предприятием СЕРТАТОМ, позволяет устанавливать эти стабилизаторы даже на предприятия ЭнергоАтома. На Ровенской АЭС уже установлено более 10 стабилизаторов Volter большой мощности.

15.Самый широкий ассортимент.
Модельный ряд Volter включает 122 различных стабилизаторов напряжения для дома, офиса, производства мощностью от 2 до 200 кВт.

Скачать полный текст статьи (3,4 МБ)
