 | Устройство и принцип работы трехфазного стабилизатора напряжения Volter 100-200 кВт

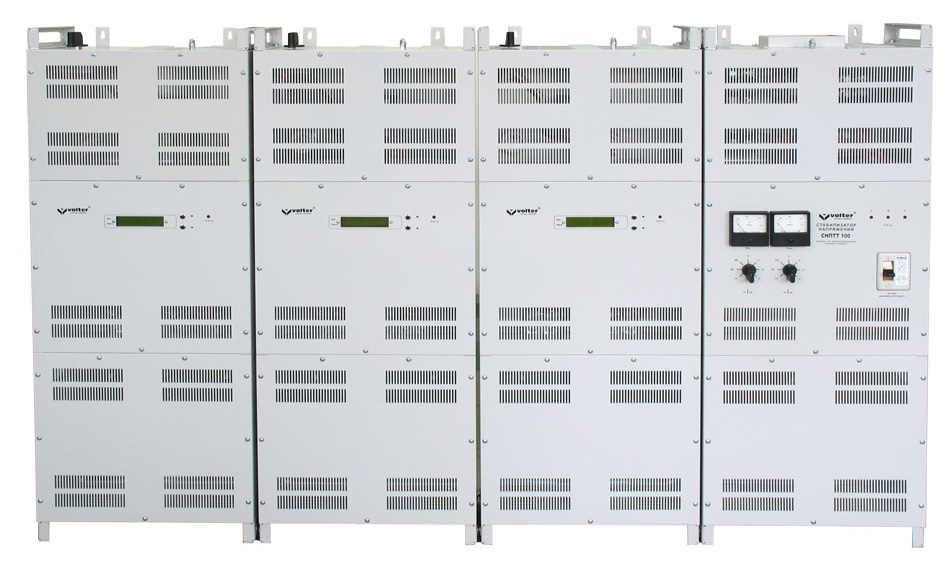

Стабилизатор напряжения трехфазный выполнен в виде четырех блоков - три блока фазной стабилизации и блок коммутации. Каждый блок размещен в металлическом шкафу прямоугольной формы, который позволяет эксплуатировать его в напольном варианте.
На лицевой панели блока коммутации находятся:
- автоматический выключатель;
- светодиодные индикаторы наличия входного напряжения и выходного напряжения;
- вольтметры входного и выходного напряжения;
- два переключателя вольтметров, позволяющие поочередно измерять фазное и линейное напряжение как на входе, так и на выходе стабилизатора;
- амперметр входного тока;
- переключатель амперметра по фазам.
На верхней панели фазного блока находится переключатель режимов работы, на лицевой панели - жидкокристаллический индикатор и кнопки управления.
Каждый блок стабилизации фазного напряжения вольтодобавочного типа состоит из автотрансформатора с выводами, силовых симисторных ключей и контроллера напряжения. В процессе работы контроллер отслеживает изменение входного фазного напряжения и в соответствии с результатами измерения переключает силовые ключи, поддерживая стабильным магнитный поток автотрансформатора и стабильное выходное напряжение стабилизатора.
К трехфазной сети стабилизатор подключается через блок коммутации. Подключение выполняется по схеме “звезда” с обязательным нулевым проводом.
Технические характеристики трёхфазных стабилизаторов.
|
Модель стабилизатора ТМ Volter
|
Диапазон U вход. фазн.,В
|
Кол-во ступеней
|
Точность U вых., %
|
U защит. откл., В
|
Макс. вход. ток, А
|
P макс, кВт не более
|
P мин, кВт не более
|
Габариты , мм
|
Масса, не более, кг
|
|
СНПТТ-100 у
|
150-260
|
7
|
+5 -7,5
|
270
|
160
|
105
|
72,0
|
4 х 1200х460х210
|
350,0
|
|
СНПТТ-100 с
|
125-265
|
9
|
+6,5 -6,5
|
275
|
160
|
105
|
60,0
|
4 х 1200х460х210
|
350,0
|
|
СНПТТ-100 пт
|
140-250
|
16
|
+2,5 -3,5
|
260
|
160
|
105
|
67,2
|
4 х 1200х460х210
|
350,0
|
|
СНПТТ-100 птс
|
180-255
|
16
|
+1,5 -2,5
|
275
|
160
|
105
|
86,4
|
4 х 1200х460х210
|
350,0
|
|
СНПТТ- 150 с
|
125-265
|
9
|
+6,5 -6,5
|
275
|
250
|
165
|
93,0
|
4 х 1610х560х285
|
580,0
|
|
СНПТТ- 150 пт
|
165-235
|
16
|
+1,5 -2,5
|
245
|
250
|
165
|
123,7
|
4 х 1610х560х285
|
580,0
|
|
СНПТТ- 150 птс
|
180-250
|
16
|
+1,5 -2,5
|
260
|
250
|
165
|
135,0
|
4 х 1610х560х285
|
580,0
|
|
СНПТТ- 200 с
|
125-265
|
9
|
+6,5 -6,5
|
275
|
320
|
210
|
120,0
|
4 х 1610х560х285
|
650,0
|
|
СНПТТ- 200 пт
|
165-235
|
16
|
+1,5 -2,5
|
245
|
320
|
210
|
158,4
|
4 х 1610х560х285
|
650,0
|
|
СНПТТ- 200 птс
|
180-250
|
16
|
+1,5 -2,5
|
260
|
320
|
210
|
172,8
|
4 х 1610х560х285
|
650,0
|
