 Устройство и принцип работы трехфазного стабилизатора напряжения Volter 100-200 кВт

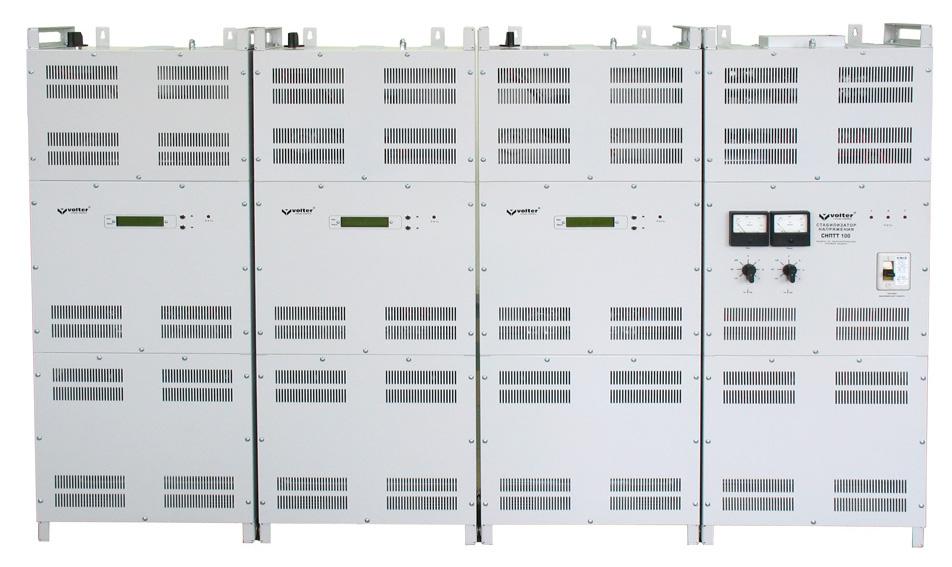

Стабилизатор  напряжения трехфазный выполнен в виде четырех блоков - три блока фазной стабилизации и блок коммутации. Каждый блок размещен в металлическом шкафу  прямоугольной формы, который позволяет эксплуатировать его в напольном варианте.

На лицевой панели блока коммутации находятся:
- автоматический выключатель;
- светодиодные индикаторы наличия входного напряжения и выходного напряжения;
- вольтметры входного и выходного напряжения;
- два переключателя вольтметров, позволяющие поочередно измерять фазное и линейное напряжение как на входе, так и на выходе стабилизатора;
- амперметр входного тока;
- переключатель амперметра по фазам.

На верхней панели фазного блока находится переключатель режимов работы, на лицевой панели - жидкокристаллический индикатор и кнопки управления.

Каждый блок стабилизации фазного напряжения вольтодобавочного типа состоит из автотрансформатора с выводами, силовых симисторных ключей и контроллера напряжения. В процессе работы контроллер отслеживает изменение входного фазного напряжения и в соответствии с результатами измерения переключает силовые ключи, поддерживая стабильным магнитный поток автотрансформатора и стабильное выходное напряжение стабилизатора.

К трехфазной сети стабилизатор подключается через блок коммутации. Подключение выполняется по схеме “звезда” с обязательным  нулевым проводом.

N п/п Наименование параметра СНПТТ 100 у СНПТТ 100 пт СНПТТ 100 птc СНПТТ 150 у СНПТТ 200 у
1 Диапазон входных напряжений, В
  а) фазных 150-260 140-250 180-255 150-260 150-260
  б) линейных 260-450 242-432 310-440 260-450 260-450
2 Выходная мощность, кВт не более
  а) максимальная
     однофазная 35 на фазу 35 на фазу

35 на фазу

55 на фазу 70 на фазу
     трехфазная 105 105 105 165 210
  б) при нижнем значении входного напряжения
     однофазная (150 В) 24 22,4 28,8 37,5 48
     трехфазная (260 В) 72 67,2 86,4 112,5 144
3 Номинальное выходное напряжение, В
  а) фазное 220 220 220 220 220
  б) линейное 380 380 380 380 380
4 Отклонение выходного напряжения от +5 +2,5 +1,5 +5 +5
номинального, %, не более -7,5 -3,5 -2,5 -7,5 -7,5
5 Число ступеней автоматического регулирования 7 16 16 7 7
6 Защитное отключение при повышении входного напряжения более, В
  а) фазных 270 260 275 270 270
  б) линейных 470 450 475 470 470
7 Ток срабатывания автоматического выключателя,А  160 160 160 250 320
8 Габариты, мм (высота-ширина-глубина) 1300 - (4х515) - 315 1500 - (4х560) - 250
9

Масса, кг, не менее
а) общая 400 400 400 550 650
  б) блока фазной стабилизации 115 115 115 160 190
  с) блока коммутации 55 55 55 70 70

Cкачать Руководство по эксплуатации СНПТТ-100 (шкаф)

Скачать Руководство по эксплуатации СНПТТ-100 (жки)

Скачать Руководство по эксплуатации  СНПТТ-150у
